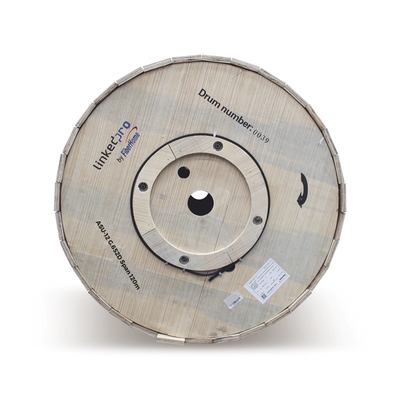

El cable de fibra óptica monomodo FiberHome ASU120-6/8/12 está diseñado para aplicaciones de exterior que requieren una transmisión de datos confiable y de alto rendimiento. Este cable, con diseño dieléctrico y vaina simple, es ideal para instalaciones en redes de acceso, distribución y troncales, ofreciendo una solución robusta y ligera. Fabricado con fibras G.652D, garantiza una atenuación extremadamente baja en las ventanas de 1310 nm, 1550 nm y 1625 nm, lo que lo hace adecuado para sistemas de comunicaciones de larga distancia y alta velocidad. Su construcción incluye tubos sueltos rellenos de compuesto hidrófugo, hilos de bloqueo de agua y miembros de refuerzo de FRP, asegurando una excelente protección contra la humedad y esfuerzos mecánicos. Con un alcance nominal de 120 metros y una capacidad de 6, 8 o 12 fibras, este cable es una opción versátil y eficiente para proyectos de infraestructura de telecomunicaciones.
Características Generales
- Tipo de Fibra: Monomodo G.652D
- Número de Fibras: 6, 8 o 12
- Alcance: 120 m
- Diseño: Dieléctrico, Vaina Simple
- Vaina Exterior: MDPE Negro
- Miembros de Refuerzo: FRP (Fiber Reinforced Plastic)
- Protección contra Agua: Hilos de bloqueo de agua y compuesto en tubos sueltos
- Normas: IEC 60794
- Marcado en Vaina: Cada metro, incluye información de lote y longitud
- Atenuación @1310 nm: ≤0.35 dB/km
- Atenuación @1383 nm: ≤0.35 dB/km
- Atenuación @1550 nm: ≤0.21 dB/km
- Atenuación @1625 nm: ≤0.23 dB/km
- Diámetro de Campo Modal (MFD) @1310 nm: 9.2 ± 0.4 μm
- Diámetro de Campo Modal (MFD) @1550 nm: 10.4 ± 0.5 μm
- Dispersión Cromática (1288-1339 nm): ≤3.5 ps/(nm·km)
- Dispersión Cromática (1271-1360 nm): ≤5.3 ps/(nm·km)
- Dispersión Cromática @1550 nm: ≤18 ps/(nm·km)
- Longitud de Onda de Dispersión Cero: 1302-1322 nm
- Pendiente de Dispersión Cero: ≤0.092 ps/(nm²·km)
- Longitud de Onda de Corte (λcc): ≤1260 nm
- PMD (fibra en carrete): ≤0.20 ps/√km
- Diámetro Nominal del Cable: 7 ± 0.5 mm
- Peso Nominal: 46 ± 10 kg/km
- Número de Tubos Sueltos: 1
- Diámetro del Tubo Suelto: 2.3 mm
- Miembro de Resistencia: 2 (FRP)
- Diámetro del Miembro de Resistencia: 2.1 mm
- Espesor de la Vaina: 1.0 mm
- Tracción (IEC 60794-1-21, E1): 1200 N, 1 min, L ≥ 50 m
- Aplastamiento (IEC 60794-1-21, E3): 1000 N/10 cm, 1 min, Placa/Placa
- Impacto (IEC 60794-1-21, E4): 4.5 J, 1 vez/3 puntos, R=12.5 mm
- Doblado Repetido (IEC 60794-1-21, E6): R=20D, 25 ciclos, 20 N
- Torsión (IEC 60794-1-21, E7): 0.5 m, 10 ciclos, ±180°, 20 N
- Ciclo Térmico (IEC 60794-1-22, F1): 2 ciclos, -20 a +65 °C, 12 h
- Penetración de Agua (IEC 60794-1-22, F5): Muestra de 3 m, 1 m de altura, 24 h
*Criterio de aceptación: Δα ≤ 0.10 dB, sin daño en la vaina después de la prueba.
