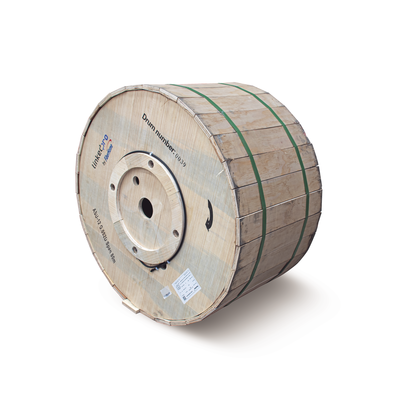

El cable de fibra óptica monomodo ASU80-6/8/12 de FiberHome está diseñado para aplicaciones de exterior con tendido aéreo autosoportado (ADSS) de corto alcance, ofreciendo una solución dieléctrica y de vaina simple. Con un diseño robusto que incluye tubos sueltos rellenos de compuesto hidrófugo, hilos de bloqueo de agua, miembros de refuerzo de FRP y una cubierta exterior de MDPE negro, este cable garantiza una excelente protección mecánica y ambiental. Está disponible en versiones de 6, 8 o 12 fibras, todas con una longitud de vano máxima de 80 metros. Las fibras ópticas cumplen con la especificación ITU-T G.652D, ofreciendo baja atenuación y dispersión cromática controlada, ideales para redes de acceso, FTTH y enlaces de corta distancia en entornos exigentes.
Características Generales
- Tipo de cable: ASU (ADSS dieléctrico, vaina simple)
- Número de fibras: 6, 8 o 12
- Longitud de vano: 80 m
- Estándar de fibra: G.652D monomodo
- Diseño: Tubo suelto, miembros de refuerzo FRP, hilos de bloqueo de agua, cubierta MDPE negra
- Aplicación: Exterior, aéreo autosoportado (ADSS)
- Marcado de cubierta: Cada 1 metro con información de producto y trazabilidad
Desempeño Mecánico
- Tracción (IEC 60794-1-21, E1): 800 N, 1 min, L >= 50 m
- Aplastamiento (IEC 60794-1-21, E3): 1000 N/10 cm, 1 min, placa/placa
- Impacto (IEC 60794-1-21, E4): 4.5 J, 1 vez/3 puntos, R=12.5 mm
- Flexión repetida (IEC 60794-1-21, E6): R=20D, 25 ciclos, 20 N
- Torsión (IEC 60794-1-21, E7): 0.5 m, 10 ciclos, ±180 grados, 20 N
- Criterio de aceptación: Delta alfa <= 0.10 dB, sin daño en la cubierta
Desempeño Ambiental
- Ciclo térmico (IEC 60794-1-22, F1): 2 ciclos, -20 a +65 grados C, 12 h
- Penetración de agua (IEC 60794-1-22, F5): Muestra de 3 m, 1 m de altura, 24 h
- Criterio de aceptación (térmico): Delta alfa <= 0.10 dB/km, sin daño en la cubierta
- Criterio de aceptación (agua): Sin fuga de agua
Físicas y Eléctricas
- Diámetro nominal del cable: 6.6 +/- 0.5 mm (0.26 +/- 0.02 in)
- Peso nominal del cable: 46 +/- 10 kg/km
- Diámetro del tubo suelto: 2.1 mm
- Diámetro del miembro de refuerzo: 2.0 mm
- Espesor de la cubierta: 1.0 mm
- Número de tubos sueltos: 1
- Número de miembros de refuerzo: 2
- Material de cubierta: MDPE negro
Desempeño de la Fibra G.652D
- Atenuación @ 1310 nm: <= 0.35 dB/km
- Atenuación @ 1383 nm: <= 0.35 dB/km
- Atenuación @ 1550 nm: <= 0.21 dB/km
- Atenuación @ 1625 nm: <= 0.23 dB/km
- Diámetro de campo modal (MFD) @ 1310 nm: 9.2 +/- 0.4 um
- Diámetro de campo modal (MFD) @ 1550 nm: 10.4 +/- 0.5 um
- Coeficiente de dispersión cromática (1288-1339 nm): <= 3.5 ps/(nm*km)
- Coeficiente de dispersión cromática (1271-1360 nm): <= 5.3 ps/(nm*km)
- Coeficiente de dispersión cromática @ 1550 nm: <= 18 ps/(nm*km)
- Longitud de onda de dispersión cero: 1302 nm – 1322 nm
- Pendiente de dispersión cero: <= 0.092 ps/(nm^2*km)
- Longitud de onda de corte del cable (lambdacc): <= 1260 nm
- PMD (fibra en carrete): <= 0.20 ps/km^(1/2)
- Diámetro de revestimiento: 125 +/- 0.7 um
- No circularidad del revestimiento: <= 0.60%
- Error de concentricidad núcleo/revestimiento: <= 0.5 um
- Prueba de tensión: >= 0.69 GPa (100 kpsi)
Preformados Compatibles
- GDE-ADS-060
- LP-RP0607
